Комбинированные приложения
Данный тип приложений позволяет переключаться между оконным и полноэкранным режимами по ходу работы приложения, которое можно запустить в оконном режиме. Если же оно работает слишком медленно, то пользователь способен переключиться в полноэкранный режим. Оба режима нами были рассмотрены ранее, и вы помните, что для каждого из них установки, определяющие режим работы, необходимо задавать при создании первичной поверхности. Поэтому для комбинированного приложения при переключении режимов следует повторять весь код инициализации заново, одной магической строкой переключение осуществить не удастся. Также при каждом переключении надо повторять все действия деактивации диалога с DirectDraw.
Вот и все тонкости, которые связаны с комбинированными приложениями, можем переходить к иллюстрации - проекту каталога Ех29. Этот пример является моим переложением на Delphi программы из пакета DirectX 7.0 SDK. Работа приложения очень простая: по экрану перемещается одинокий кружок, отскакивающий от границ окна подобно бильярдному шару. Приложение запускается в полноэкранном режиме, но в любой момент работы программы можно переключиться в альтернативный режим, нажав комбинацию клавиш <Alt>+<Enter>, о чем информирует пользователя подсказка, располагающаяся в левом верхнем углу экрана (рис. 3.14).

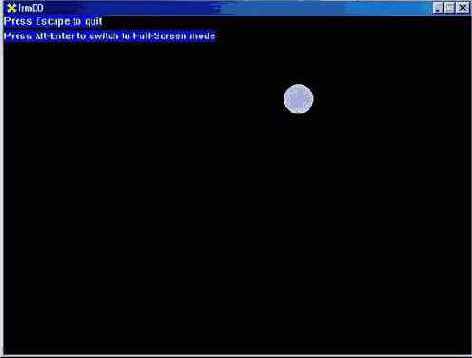

Рис. 3.14. Фрагмент работы комбинированного приложения
Для упрощения кодирования поведения кружочка окно приложения устанавливаем 640x480 пикселов и не допускаем изменения его размеров:
procedure TfrmDD.FormCanResize(Sender: TObject; var NewWidth,
NewHeight: Integer; var Resize: Boolean);
begin
Resize := False; // Запрещаем любые изменения размеров окна
end;
Вот почему для этого примера лучше задать размеры области экрана большими, чем принятые по умолчанию.
Вводимые глобальные переменные связаны с позицией круга на экране, направлением его движения и параметрами области вывода:
// Круг рисуется средствами GDI, вписанным в квадрат
xl : Integer =0; // Левый верхний угол квадрата
yl : Integer = 0;
х2 : Integer =40; // Правый нижний угол квадрата
у2 : Integer = 40;
xDir : Integer =4; // Текущее приращение координаты X
yDir : Integer =4; // Текущее приращение координаты Y
rcScreen : TRECT; // Позиция окна, используется для оконного режима
rcViewport : TRECT; // Область вывода, 640x480
rcWindow : TRECT; // Структура для хранения позиции окна на экране
flgWindowed : BOOL = False; // Текущий режим работы приложения
Код обработчика создания окна будет вызываться при каждом переключении режима:
procedure TfrmDD.FormCreate(Sender: TObject);
var
hRet : HRESULT;
begin
// Обнуляем все объекты DirectDraw
FDDClipper := nil; // Объект отсечения будет удаляться дважды,
FDDSBack := nil; // можно этого и не выполнять, но для корректности
FDDSPrimary := nil; // первого вызова FormCreate лучше все-таки сделать
FDD := nil;
//В зависимости от режима задаем стиль рамки и видимость курсора
if flgWindowed then begin
BorderStyle := bsSizeable; // Обычный стиль, с областью заголовка
ShowCursor(True);
end
else begin
BorderStyle := bsNone; // Без рамки и области заголовка
ShowCursor(False);
end;
// Создается главный объект DirectDraw
hRet := DirectDrawCreateEx (nil, FDD, IDirectDraw7, nil);
if Failed(hRet) then ErrorOut(hRet, 'DirectDrawCreateEx');
// Инициализация поверхностей
if Failed (InitSurfaces(Handle)) then Close;
FActive := True;
end;
Процедура инициализации поверхностей объединяет в себе оба подхода, изученные нами для полноэкранного и оконного режимов:
function TfrmDD.InitSurfaces(Window : THandle) : HRESULT;
var
hRet : HRESULT;
ddsd : TDDSURFACEDESC2;
ddscaps : TDDSCAPS2;
p : TPoint;
begin
if flgWindowed then begin // Оконный режим
// Получить обычный доступ
hRet := FDD.SetCooperativeLevel(Window, DDSCL_NORMAL);
if Failed(hRet) then begin Result := hRet;
ErrorOut(hRet, 'SetCooperativeLevel');
Exit;
end;
// Получаем размеры области вывода и границы экрана
Windows.GetClientRect(Window, rcViewport);
Windows.GetClientRect(Window, rcScreen);
// Находим позицию клиентской области окна на экране
р.Х := rcScreen.Left;
p.Y := rcScreen.Top;
Windows.ClientToScreen(Window, p);
OffsetRect(rcScreen, p.X, p.Y);
// Создаем первичную поверхность
ZeroMemory(@ddsd, SizeOf(ddsd));
with ddsd do begin
dwSize := SizeOf(ddsd);
dwFlags := DDSD_CAPS;
ddsCaps.dwCaps := DDSCAPS_PRIMARYSURFACE;
end;
hRet := FDD.CreateSurface(ddsd, FDDSPrimary, nil);
if Failed(hRet) then ErrorOut(hRet, 'CreateSurface FAILED');
// Для оконного приложения создаем объект отсечения
hRet := FDD.CreateClipper(0, FDDClipper, nil);
if Failed(hRet) then ErrorOut(hRet, 'CreateClipper FAILED');
// Ассоциируем отсечение с окном приложения
FDDClipper.SetHWnd(0, Window);
FDDSPrimary.SetClipper(FDDClipper) ;
FDDClipper := nil;
// Создаем поверхность заднего буфера, непосредственного вывода with ddsd do begin
dwFlags := DDSD_WIDTH or DDSD_HEIGHT or DDSD_CAPS;
dwWidth := 640;
dwHeight := 480;
ddsCaps.dwCaps := DDSCAPS_OFFSCREENPLAIN;
end;
hRet := FDD.CreateSurface(ddsd, FDDSBack, nil);
if Failed(hRet) then ErrorOut(hRet, 'CreateSurface2 FAILED');
end
else begin // Полноэкранный режим
// Задаем режим исключительного доступа
hRet := FDD.SetCooperativeLevel(Window, DDSCL_EXCLUSIVE or
DDSCL_FULLSCREEN);
if Failed(hRet) then ErrorOut(hRet, 'SetCooperativeLevel FAILED')
// Видеорежим 640x480x8
hRet := FDD.SetDisplayMode(640, 480, 8, 0, 0) ;
if Failed(hRet) then ErrorOut(hRet, 'SetDisplayMode FAILED');
// Размер области вывода и границ окна, одинаковые значения
SetRect(rcViewport, О, О, 640, 480);
CopyMemory (OrcScreen, @rcViewport, SizeOf(TRECT));
// Создаем первичную поверхность с одним задним буфером
ZeroMemory(@ddsd, SizeOf(ddsd));
with ddsd do begin
dwSize := SizeOf(ddsd);
dwFlags := DDSD_CAPS or DDSD_BACKBUFFERCOUNT;
ddsCaps.dwCaps := DDSCAPS_PRIMARYSURFACE or DDSCAPS_FLIP or
DDSCAPS_COMPLEX;
dwBackBufferCount := 1;
end;
hRet := FDD.CreateSurface(ddsd, FDDSPrimary, nil);
if Failed(hRet) then ErrorOut(hRet, 'CreateSurface FAILED');
ZeroMemory(@ddscaps, SizeOf(ddscaps));
ddscaps.dwCaps := DDSCAPS_BACKBUFFER;
hRet : = FDDSPrimary.GetAttachedSurface(ddscaps, FDDSBack);
if Failed(hRet) then ErrorOut(hRet, 'GetAttachedSurface FAILED');
end;
Result := DD_OK;
end;
Как я уже говорил, код, связанный с созданием объектов, вызывается при каждом переключении режима:
procedure TfrmDD.FormKeyDown(Sender: TObject; var Key: Word;
Shift: TShiftState);
begin
if (Key = VK_RETURN) and (ssAlt in Shift) then begin // Переключение
FActive := False; // На время переключения запрещаем перерисовку
flgWindowed := not flgWindowed; // Меняем значение флага
FormCreate(nil); // Удаляем и заново восстанавливаем объекты end else
if (Key = VK_ESCAPE) or (Key = VK_F12) then Close;
end;
При перерисовке окна отображаем и перемещаем круг, а затем выводим текст подсказки:
function TfrmDD.UpdateFrame : BOOL;
var
ddbltfx : TDDBLTFX; // Для очистки фона
DC : HOC; // Ссылка на контекст, нужна для функций GDI
hOldBrush : HBrush; // Объект фона hOldPen : HPen; // Объект карандаша
begin
// Очистка окна
ZeroMemory(@ddbltfx, SizeOf(ddbltfx));
ddbltfx.dwSize := SizeOf(ddbltfx);
ddbltfx.dwFillColor := 0;
FDDSBack.Bit(nil, nil, nil, DDBLT^COLORFILL or DDBLT_WAIT, @ddbltfx);
// Получение контекста
if FDDSBack.GetDC(DC) = DD_OK then begin
// Вывод закрашенного круга
SetBkColor(DC, RGB(0, 0, 255)); // Синий фон для текста
SetTextColor(DC, RGB(255, 255, 0)); // Желтый цвет букв
// Круг закрашивается серым
hOldBrush := SelectObject(DC, GetStockObject(LTGRAY BRUSH));
// Сам круг - белый
hOldPen := SelectObject(DC, GetStockObject(WHITE_PEN));
Ellipse(DC, xl, yl, x2, y2); // Рисуем круг
SelectObject(DC, hOldPen); o // Восстанавливаем предыдущие
SelectObject(DC, hOldBrush); // параметры рисования
// Перемещение круга на экране, учитываем границы экрана
xl := xl + xDir;
х2 := х2 + xDir;
if xl < 0 then begin
xl := 0;
x2 := 40;
xDir := -xDir; // Меняется направление движения, круг отскакивает end; if x2 >= 640 then begin
xl := 640 - 1 - 40;
x2 := 640 - 1;
xDir := -xDir;
end;
yl := yl + yDir; y2 := y2 + yDir; if yl < 0 then begin
yl := 0;
y2 := 40;
yDir := -yDir; end; if y2 >= 480 then begin
yl := 480 - 1 - 40;
y2 := 480 - 1;
yDir := -yDir;
end;
// Вывод подсказки
TextOut(DC, 0, 0, 'Press Escape to quit', 20);
if flgWindowed
then TextOut(DC, 0, 20,
'Press Alt-Enter to switch to Full-Screen mode', 45)
else TextOut(DC, 0, 20,
'Press Alt-Enter to switch to Windowed mode', 42);
FDDSBack.ReleaseDC(DC);
Result := True;
end
else Result := False; // Поверхность потеряна
end;
В обработчике состояния ожидания сообщений переключаем буферы:
if FActive then begin
if UpdateFrame then while TRUE do begin
// Оконный режим, переключаем самостоятельно
if flgWindowed
then hRet := FDDSPrimary.Blt(@rcScreen, FDDSBack,
@rcViewport, DDBLT_WAIT, nil)
else
// Полноэкранный режим, используем метод Flip
hRet := FDDSPrimary.Flip(nil, 0) ;
if hRet = DD_OK then Break; if hRet = DDERR_SURFACELOST then begin
hRet := FDDSPrimary._Restore;
if Failed(hRet) then Break;
end;
if hRet о DDERR_WASSTILLDRAWING then Break;
end
else
// Воспроизведение не получилось, восстанавливаем поверхность
FDDSPrimary._Restore; // Для простоты не используем зацикливание
end;
Напоминаю, что приложение запускается в полноэкранном режиме. Если вы установите первоначальным оконный режим, то заметите присущий этому примеру недостаток: при первом переключении на полноэкранный режим приложение минимизируется. Эта странность проявляется именно при первом переключении, все остальные протекают без ошибок. Как я сказал, этот пример является переложением программы, написанной на С. В него внесены минимальные изменения по сравнению с первоисточником, но при каждом таком переносе требуются дополнительные усилия для обеспечения полностью корректной работы приложения.
Проект, располагающийся в каталоге ЕхЗО, является переделанным примером оконного приложения с пользовательским курсором в виде руки. Теперь приложение является комбинированным, запускается в оконном режиме.
Для решения проблемы с первым переключением введен специальный флаг, инициируемый тем же значением, что и первый флаг:
flgWindowed : BOOL = True; // Для обоих флагов необходимо задавать
First : BOOL = True; // одно и то же первоначальное значение
При первой деактивизации полноэкранного приложения окно не минимизируем:
procedure TfrmDD.ApplicationEventslDeactivate(Sender: TObject);
begin
if flgWindowed
then begin
GetWindowRect(Handle, rcWindow); // Запомнили позицию окна
if First then First := False; // Прошла первая минимизация
end
else begin
if First
then First := False // Пропускаем первую деактивизацию
else Application.Minimize;
end;
end;
В остальном код знаком по предыдущим примерам, не стоит, думаю, повторно его рассматривать, обращу внимание только на следующие отличия этого примера:
- поверхность заднего буфера для оконного приложения должна создаваться не в процедуре инициализации, а в обработчике OnResize окна, когда известны новые размеры окна;
- чтобы при изменении положения окна в оконном режиме его поверхность не покрывалась серыми пятнами, добавлена ловушка сообщения WM_MOVE, в котором определяю новую позицию окна и перерисовываю его;
- обработчики многих событий заканчиваются вызовом процедуры перерисовки окна UpdateFrame.
