Визуальные эффекты



В данном разделе мы закрепим наши навыки непосредственного доступа к пикселам и научимся создавать некоторые несложные эффекты.
В проекте каталога Ех14 выводится тот же образ, что и в предыдущем примере, но уже весь покрытый "перцем", подобно изображению плохо настроенного телевизора (рис. 3.6).

Рис. 3.6. Эффект "перца"

Добиться эффекта очень легко - достаточно для вывода выбирать произвольные точки из массива образа, а остальные точки оставлять черными:

function TfrmDD.Effect : HRESULT; var
desc : TDDSURFACEDESC2;
i, j : Byte;
Image : TByteArray; // Вспомогательный массив,
// размеры равны размеру растра k : Integer; hRet : HRESULT;
begin
Result := DD_FALSE; ZeroMemory (@desc, SizeOf(desc)); desc.dwSize := SizeOf(desc);
// Локальные массивы надо всегда инициализировать ZeroMemory (@Image, SizeOf (Image));
for k := 0 to 100000 do begin // Верхний предел задает густоту перца
i := random (255); // Можно брать и меньший интервал
j := random (255); // Растр занимает не всю область 256x256
Image [i, j] := Pict [i, j]; // Берем точку растра
end;
hRet := FDDSPrimary.Lock (nil, desc, DDLOCK_WAIT, 0}; if Failed (hRet) then begin
Result := hRet;
Exit;
end;
for i := 0 to 255 do
for j := 0 to 255 do
PByte (Integer (desc.IpSurface) + (j + 113) * desc.lPitch + i + 193)^ := Image [i, j];
Resuit := FDDSPrimary. Unlock (nil) ;
end;

Надеюсь, все просто и понятно, и в качестве упражнения модифицируйте пример таким образом, чтобы густота перца менялась с течением времени.

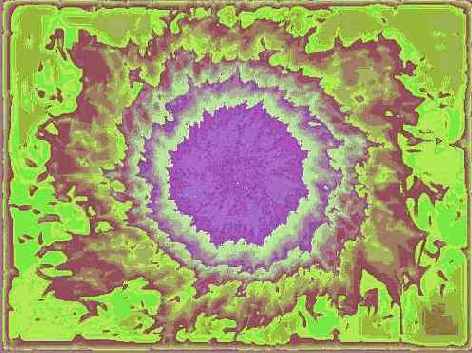

Двигаемся дальше. Рассмотрим проект каталога Ех15 - простой пример на смешивание цветов. Посередине экрана выводится картинка размером 64x64 пикселов, при обновлении кадра вызывается пользовательская процедура, усредняющая цвет для каждого пиксела внутри области растра. Для усреднения берется девять соседних точек:

function TfrmDD.Blend : HRESOLT;
var
desc : TDDSURFACEDESC2 ;
i, j : Byte;
Pict : Array [0..63, 0..63] of Byte;
hRet : HRESULT;
begin
ZeroMemory (@desc, SizeOf(desc)); desc.dwSize := SizeOf(desc);
hRet := FDDSBack.Lock (nil, desc, DDLOCK_WAIT, 0); if Failed (hRet) then begin
Result := hRet;
Exit;
end;
//Во вспомогательный массив заносится область растра for i := 0 to 63 do
for j := 0 to 63 do
Pict [i, j] := PBYTE (Integer (desc.IpSurface) +
(j + 208) * desc.lPitch + (i + 288) P;
// Для каждой точки внутри области растра значение пиксела берется // усредненным значением девяти окружающих точек
for i := 1 to 62 do
for j := 1 to 62 do
PByte (Integer (desc.IpSurface) +
(j + 208) * desc.lPitch + i + 288)^ := (Pict [i - 1, j - 1] +
Pict [i, j - i] +
Pict [i + 1, j - 1] +
Pict [i - 1, j] +
Pict [i, j] +
Pict [i + 1, j - 1] +
Pict [i - 1, j + 1] +
Pict [i, j + 1] +
Pict [i + 1, j 4- 1] ) div 9;
Result := FDDSBack.Unlock (nil);
end;
